Zastosowanie niwelatorów kodowych
Współczesne inwestycje budowlane i infrastrukturalne wymagają nie tylko wysokiej dokładności pomiarowej, lecz także pełnej kontroli nad danymi oraz powtarzalności wyników. Z tego powodu niwelatory kodowe w dużej mierze zastąpiły klasyczne niwelatory optyczne w profesjonalnej geodezji i budownictwie.
Cyfrowa niwelacja nie zmienia idei pomiaru różnic wysokości — zmienia natomiast sposób organizacji pracy. Automatyczny odczyt z łaty kodowej, zapis danych w pamięci instrumentu oraz ograniczenie błędów operatora sprawiają, że pomiary są szybsze, bardziej uporządkowane i łatwiejsze do kontroli.
W praktyce oznacza to:
- eliminację błędów ręcznego odczytu,
- brak konieczności przepisywania wyników,
- większą powtarzalność w długich ciągach niwelacyjnych,
- łatwiejszą archiwizację i analizę danych.
Do czego służy niwelator kodowy?
Podstawowym zadaniem niwelatora kodowego jest precyzyjny pomiar różnic wysokości oraz wyznaczanie rzędnych punktów. Instrumenty tej klasy wykorzystywane są m.in. przy:
- zakładaniu i kontroli reperów roboczych,
- pomiarach osiadań i przemieszczeń,
- kontroli wysokości fundamentów i stropów,
- wyznaczaniu poziomów pod posadzki przemysłowe,
- pomiarach drogowych (krawężniki, warstwy konstrukcyjne),
- niwelacjach liniowych i powierzchniowych,
- pracach ziemnych (wykopy, nasypy, kontrola rzędnych projektowych).
Automatyczny odczyt z łaty kodowej znacząco przyspiesza realizację ciągów niwelacyjnych i ogranicza ryzyko błędów wynikających z nieprawidłowego odczytu podziału.
Cyfrowy odczyt – co daje w praktyce?
W niwelatorze kodowym operator nie odczytuje podziału łaty „na oko”. Instrument analizuje obraz łaty kodowej i automatycznie oblicza wysokość oraz odległość.
W porównaniu do niwelatorów optycznych:
- nie ma potrzeby ręcznego odczytu,
- wynik zapisywany jest automatycznie w pamięci,
- eliminowane są błędy przepisywania danych,
- skraca się czas wykonania pojedynczego stanowiska.
Rozwiązanie to ma szczególne znaczenie przy długich ciągach niwelacyjnych, gdzie kumulacja drobnych błędów może wpływać na końcowy wynik pomiaru.
Dokładność a rodzaj łaty
Dokładność pomiarowa niwelatora kodowego zależy m.in. od rodzaju stosowanej łaty:
- przy pracach precyzyjnych (np. monitoring osiadań) stosuje się łaty inwarowe,
- przy standardowych robotach budowlanych i drogowych — łaty aluminiowe lub fiberglass.
Nowoczesne niwelatory kodowe zachowują stabilność i powtarzalność odczytu niezależnie od warunków terenowych, co ma kluczowe znaczenie przy pomiarach kontrolnych i odbiorach robót.
Praca w trudnych warunkach
Instrumenty tej klasy projektowane są z myślą o pracy w wymagającym środowisku budowy. Dobra optyka (przykładowo w DL-503 od Topcona) umożliwia pomiar również przy słabszym oświetleniu, stabilny kompensator ogranicza wpływ drgań, a odporna obudowa pozwala pracować w zmiennych warunkach atmosferycznych.
Automatyczny odczyt łaty przyspiesza pomiar i ogranicza przestoje nawet w trudniejszych warunkach terenowych.
Przykłady rozwiązań dostępnych na rynku

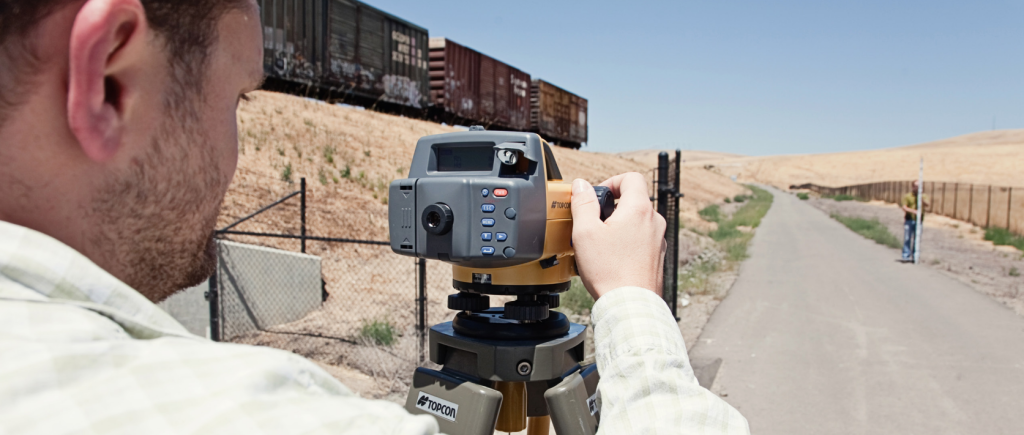

Dobrym przykładem nowoczesnego niwelatora kodowego jest Topcon DL-503. To instrument przeznaczony do profesjonalnych pomiarów wysokościowych w budownictwie i geodezji inżynieryjnej. Automatyzuje odczyt z łaty kodowej, umożliwia zapis danych w pamięci wewnętrznej oraz usprawnia realizację ciągów niwelacyjnych, zachowując wysoką powtarzalność wyników.
Podobną klasę sprzętu reprezentowała również seria Leica Sprinter. Były to elektroniczne niwelatory kodowe wykorzystywane głównie w budownictwie technicznym, oferujące automatyczny odczyt oraz zapis danych. Obecnie modele Sprinter w większości nie są już dostępne jako nowe urządzenia, jednak przez lata stanowiły popularne rozwiązanie dla użytkowników przechodzących z niwelacji optycznej na cyfrową.
Zarówno DL-503, jak i Leica Sprinter wpisują się w tę samą koncepcję pracy — uproszczenie pomiaru wysokościowego poprzez automatyzację odczytu i cyfrową rejestrację danych.
Dlaczego cyfrowa niwelacja ma znaczenie?
Przejście z niwelatora optycznego na kodowy nie zmienia zakresu zastosowań, ale znacząco poprawia organizację pracy. Niwelator kodowy:
- skraca czas pomiaru,
- minimalizuje ryzyko błędów operatora,
- umożliwia cyfrową archiwizację danych,
- poprawia kontrolę ciągu niwelacyjnego,
- zwiększa powtarzalność wyników.
W dłuższej perspektywie przekłada się to na większą efektywność zespołu oraz lepszą kontrolę jakości realizowanych inwestycji.
