W tym artykule Pan Jerzy Leszczuk prezentuje rektyfikację niwelatora Wild N2 – klasycznego, zabytkowego instrumentu geodezyjnego. Pokazuje krok po kroku, jak przywrócić mu precyzję pracy i sprawdzić dokładność osi celowej.

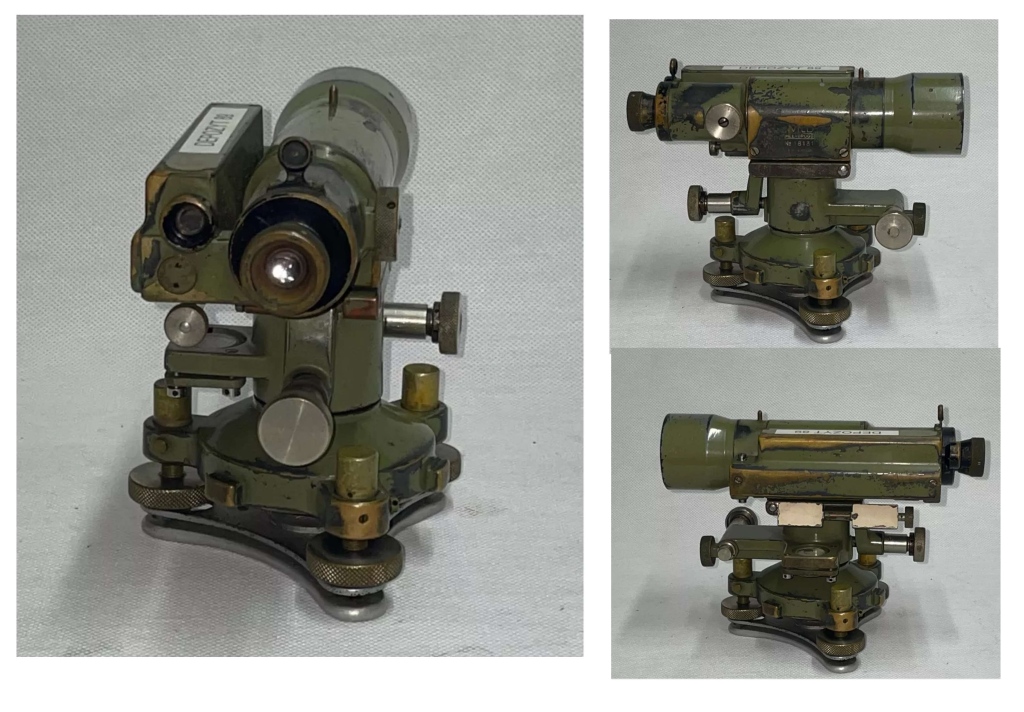

Niwelator wymieniony w tytule kupiony z ogłoszenia na ebay. Sprzedający z uwagi na nie najlepszy stan
wizualny wycenił go dość nisko a ja z tego zakupu byłem przeszczęśliwy. Nie byłbym sobą gdybym w nim nie pogrzebał nieco. Ale o tym więcej w obrazach które jak ktoś powiedział „Mówią więcej niż tysiąc słów”. Ten slogan wykorzystała japońska firma Nikon, która to produkuje również instrumenty geodezyjne. Instrument retro jak na swoje lata dobrze zachowany w sensie technicznym tzn. kompletny i sprawny.

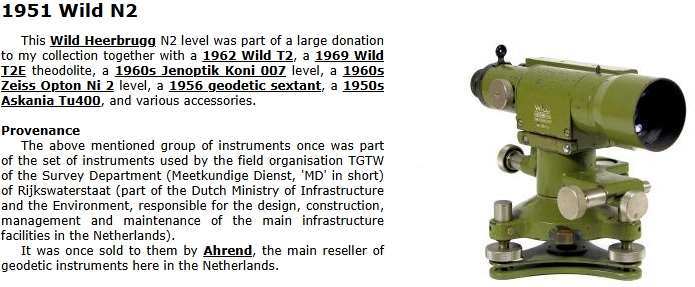

oraz sprzętu do morskiej nawigacji.
oględzin instrumentu. Nie było to proste ale udało się.

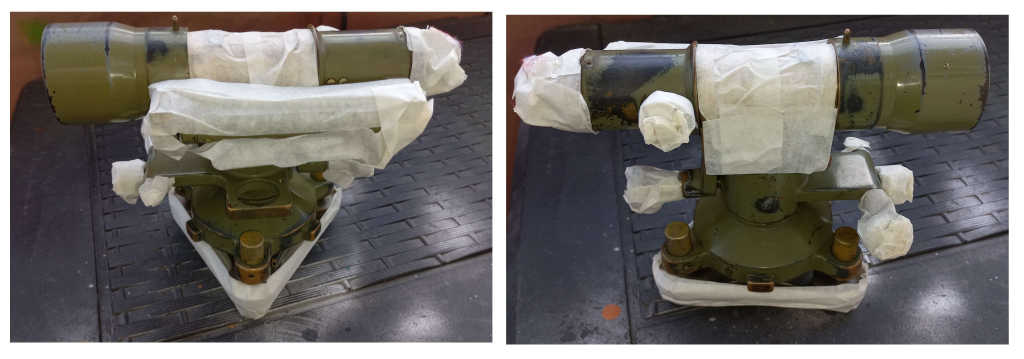

dostarczonych zdjęć.

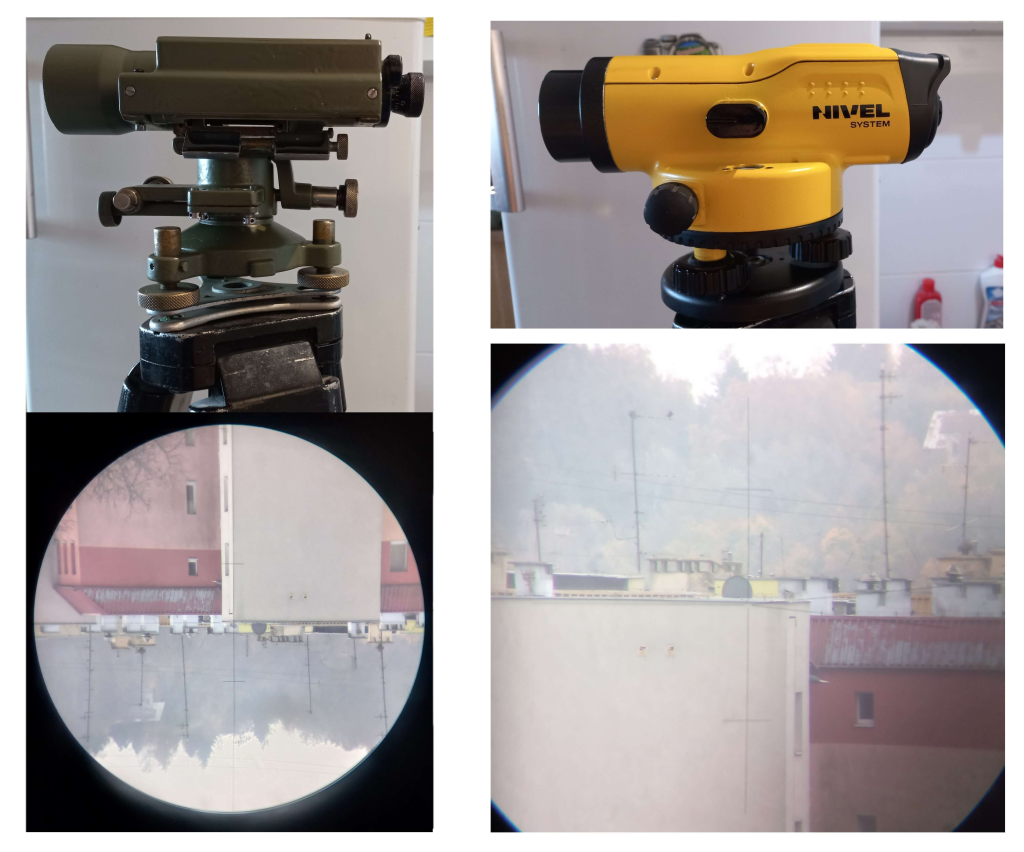

i środek krzyża nitek naprowadzamy na cel pokazany na zdjęciu po prawej. Oznacza to że celowa jest idealnie

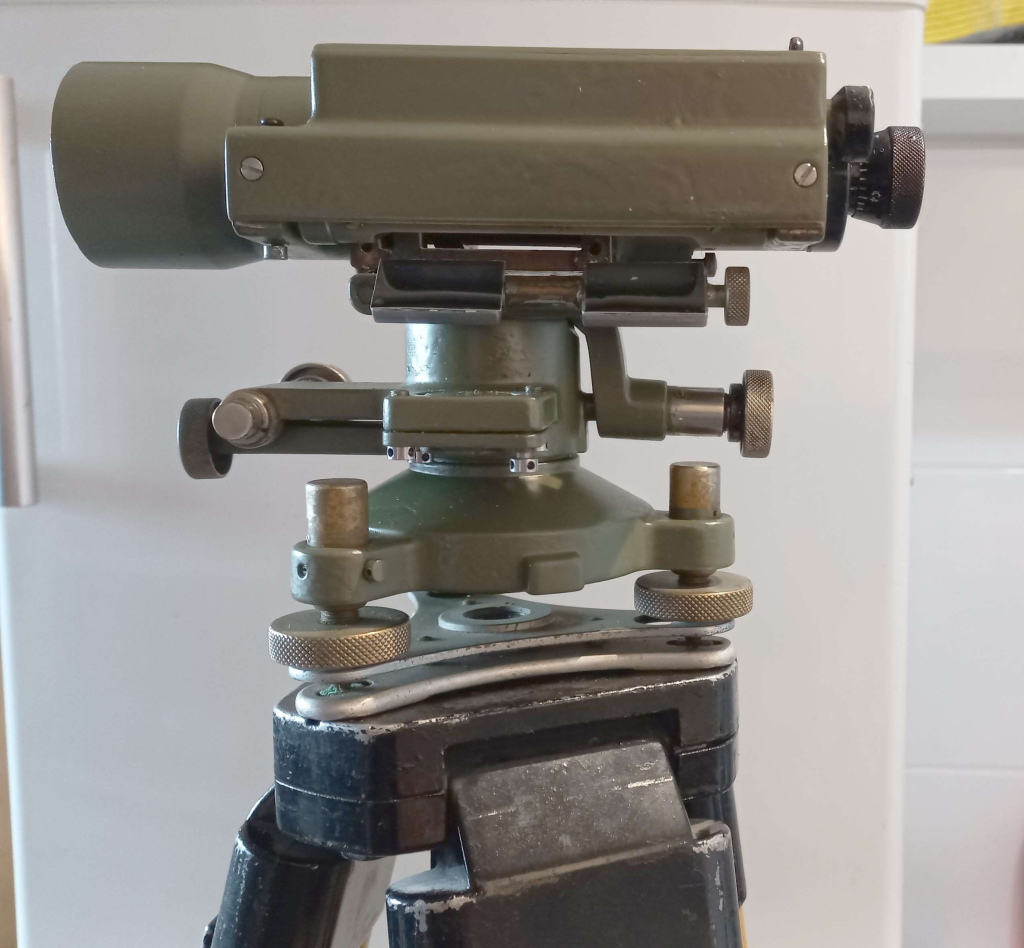

pozioma. Taki widok dał nowy i sprawdzony w serwisie niwelator Nivel System. Na statywie zmieniamy Nivela na

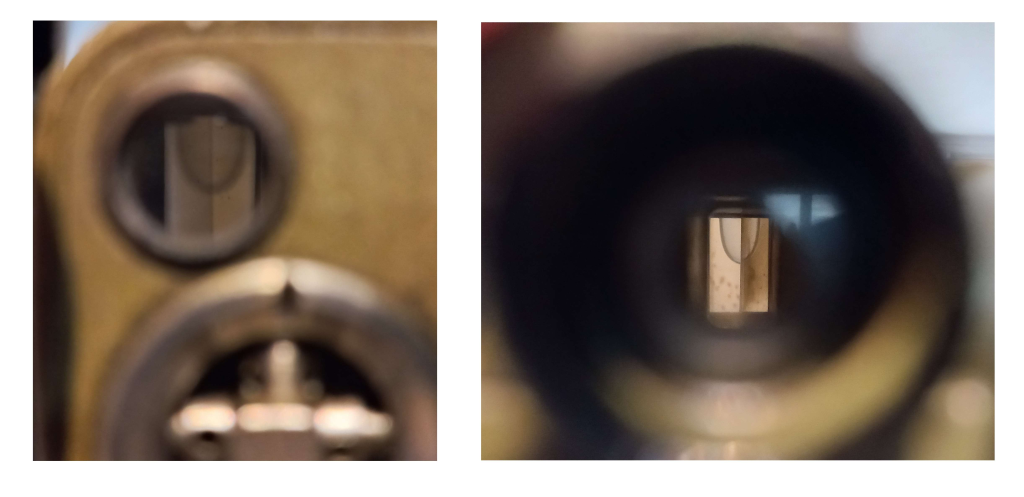

Wilda i środek krzyża nitek naprowadzamy na cel ruchem śruby elewacyjnej. Bańka libelli niwelacyjnej ucieka
z górowania. Ciąg dalszy pod następnym obrazkiem.
rektyfikacyjnym tejże. Niewyraźny obraz śrub rektyfikacyjnych na lewym zdjęciu. I po krzyku. Niwelator
zrektyfikowany i nadaje się do pracy.
Libella sferyczna po obrocie instrumentu o 180o
nie wykazała znaczących odchyleń. Niwelator

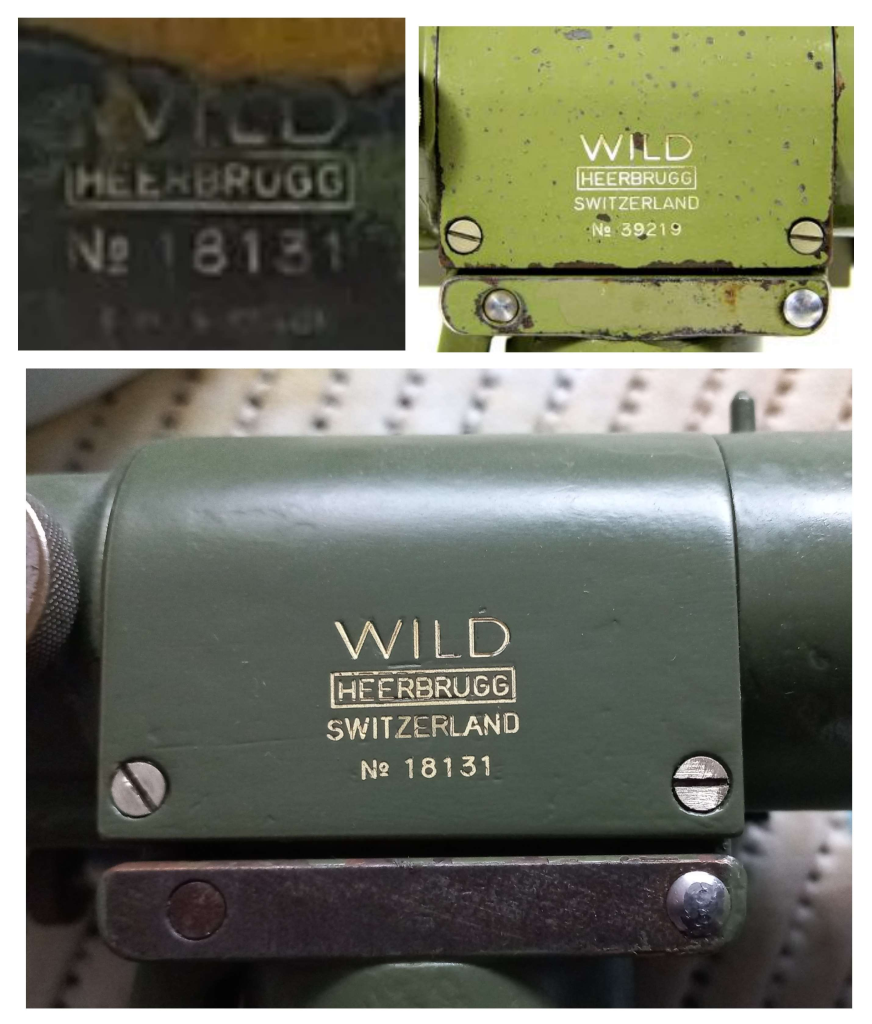

Wild N 2 Nr 18131 wykazywał błąd nie poziomości osi celowej 2 mm/13 m. To sprawdziłem
wcześniej na stanowisku w piwnicznej izbie.
Opole 2.01.2026 r.
Opracował:
Jerzy Leszczuk
